Artikelnummer:
41015055
Produktmerkmale
- Vollautomatisches Schnellwechselsystem
- Schnittstelle nach DIN EN ISO 9409-1
- Hohe Wiederholgenauigkeit von < 0,02 mm
- Hält über 1.000.000 Wechselzyklen stand
- Bewegung des Roboters aktiviert die Verund-Entriegelung
- Keine externe Energie, wie Druckluft oder Elektrik erforderlich
- Pneumatische Durchführungen sind integriert
- Elektro-Kupplung für elektrisch angetriebene Werkzeuge verfügbar
- Ein gefederter Bolzen sichert das System zusätzlich gegen ungewolltes Öffnen

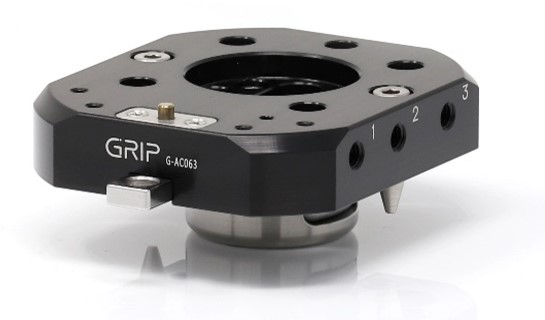

Der automatischer Werkzeugwechsler ist ein Verbindungssystem, das ein vollautomatisches Wechseln von Werkzeugen am Roboter mechanisch ermöglicht. Es besteht aus einem Oberteil und einem Unterteil. Die Verriegelungsmechanik im Oberteil garantiert eine positionsgenaue und formschlüssige Verbindung des Oberund Unterteils. Die Verund Entriegelung wird durch die Roboterbewegung aktiviert. Eine Ablage ermöglicht das Parken von mehreren Werkzeugen. Für den vollautomatischen Wechselvorgang ist keine externe Energie notwendig.
| Nutzlast (kg): | 20 |
|---|---|
| UR Serie: | UR-CB, UR-e |
| Gewicht (kg): | 0,24 |
| Abmessungen (mm): | 73 x 44 |
| Kompatible UR Roboter: | UR3, UR3e, UR5, UR5e, UR10, UR10e, UR16e |
| Lieferumfang: | 1 x Auto Connector – Oberteil |
| Variante: | Roboterseite |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
