GRIP SHW Connector WS

Bildergalerie überspringen

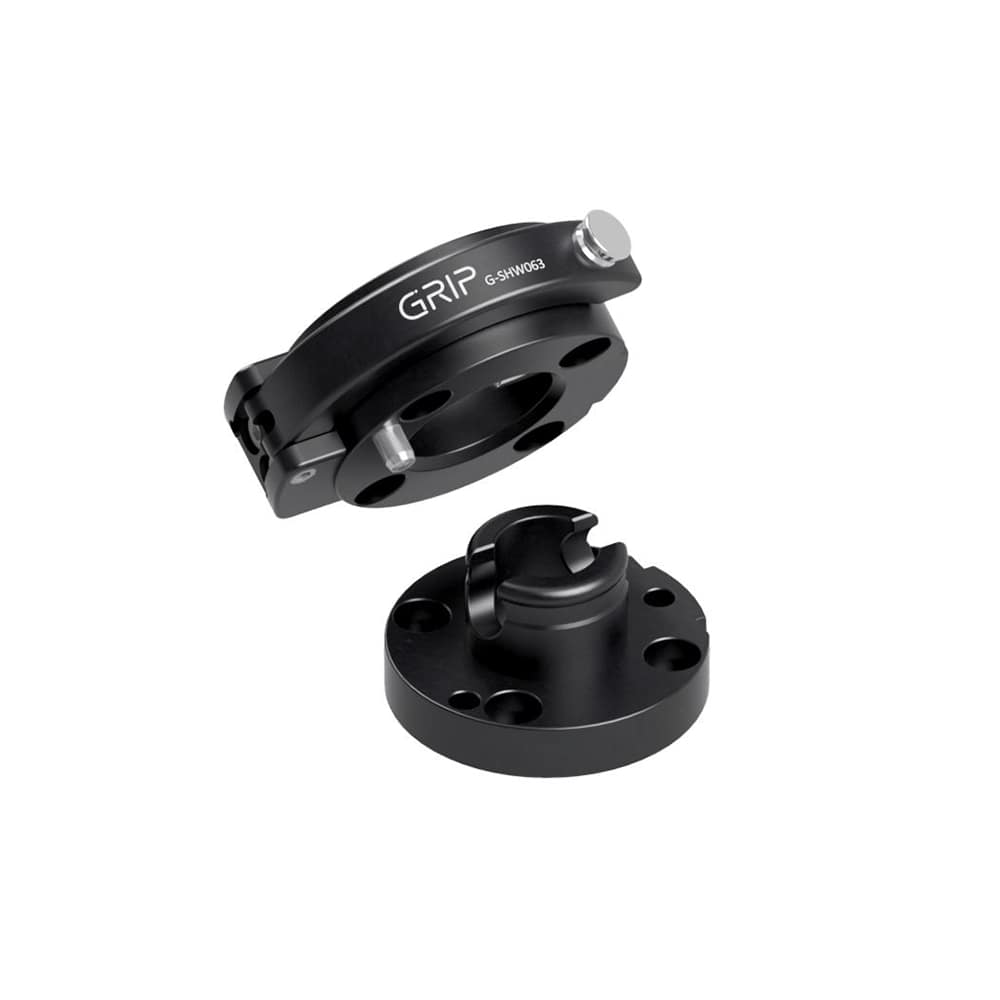

Manuelles Schnellwechselsystem für Universal Robots, Werkzeugseite
Manuelles Schnellwechselsystem für Universal Robots, Werkzeugseite
Manuelles Schnellwechselsystem für Universal Robots, Werkzeugseite
Manuelles Schnellwechselsystem für Universal Robots, Werkzeugseite

270,10 €

Variante
Artikelnummer: 41015031
Produktmerkmale
  • Schnittstelle nach DIN EN ISO 9409-1
  • Hohe Wiederholgenauigkeit < 0,02 mm
  • Langlebig über 5000 Wechselzyklen ohne Verlust der Wiederholgenauigkeit
  • Hält hohen Belastungen bei geringem Eigengewicht stand
  • Werkzeuglos durch integrierten Bedienhebel
  • Intuitive Bedienung: Mit einem Handgriff lösund schließbar
  • Rastbolzen sichert den Handhebel gegen unbeabsichtigtes Lösen
Der SHW Connector ist ein Schnellwechselsystem mit optimierter Verriegelung. Der Connector besteht aus einem Schubbolzen, der Oberteil und Unterteil verspannt. Bei der Verriegelung wird das Unterteil um den Verriegelungshub herangezogen. Durch die zusätzliche Montage einer Zentrierscheibe wird das Wechselsystem roboterund/oder werkzeugseitig mittenzentriert. Die Montage ist im Oberteil (roboterseitig) und Unterteil (werkzeugseitig) möglich.
Nutzlast (kg): 24
Gewicht (kg): 0,35
Kompatible UR Roboter: UR3, UR3e, UR5, UR5e, UR10, UR10e, UR16
Variante: Werkzeugseite
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
YouTube
Zeichnung-Schnellwechselsystem.pdf

Oops! Your browser doesn't support PDFs!
Download "Zeichnung-Schnellwechselsystem.pdf" (88.54 KB)
Datenblätter, Anleitungen, Zertifikate und weitere Dokumente
Zeichnung-Schnellwechselsystem.pdf
